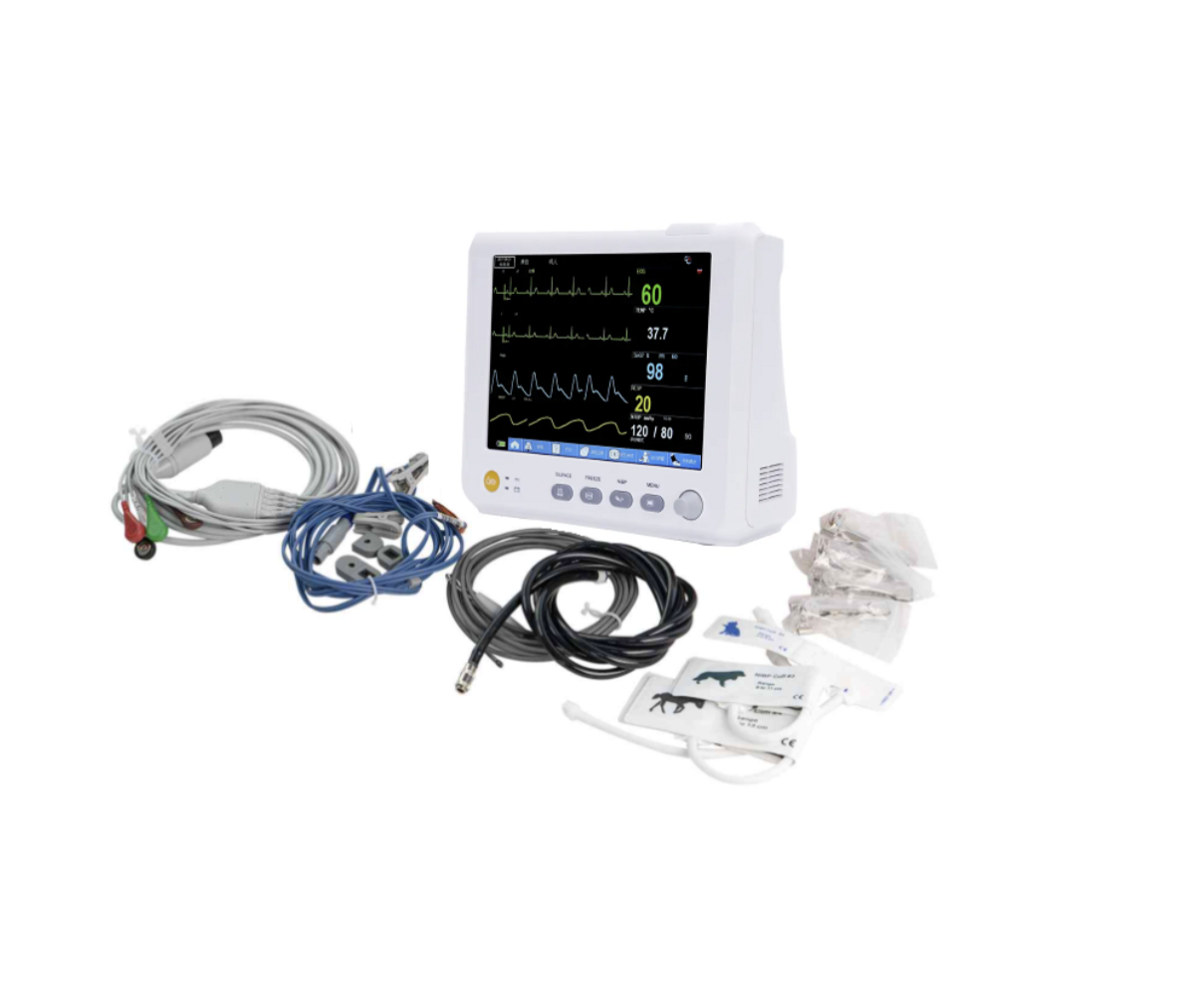

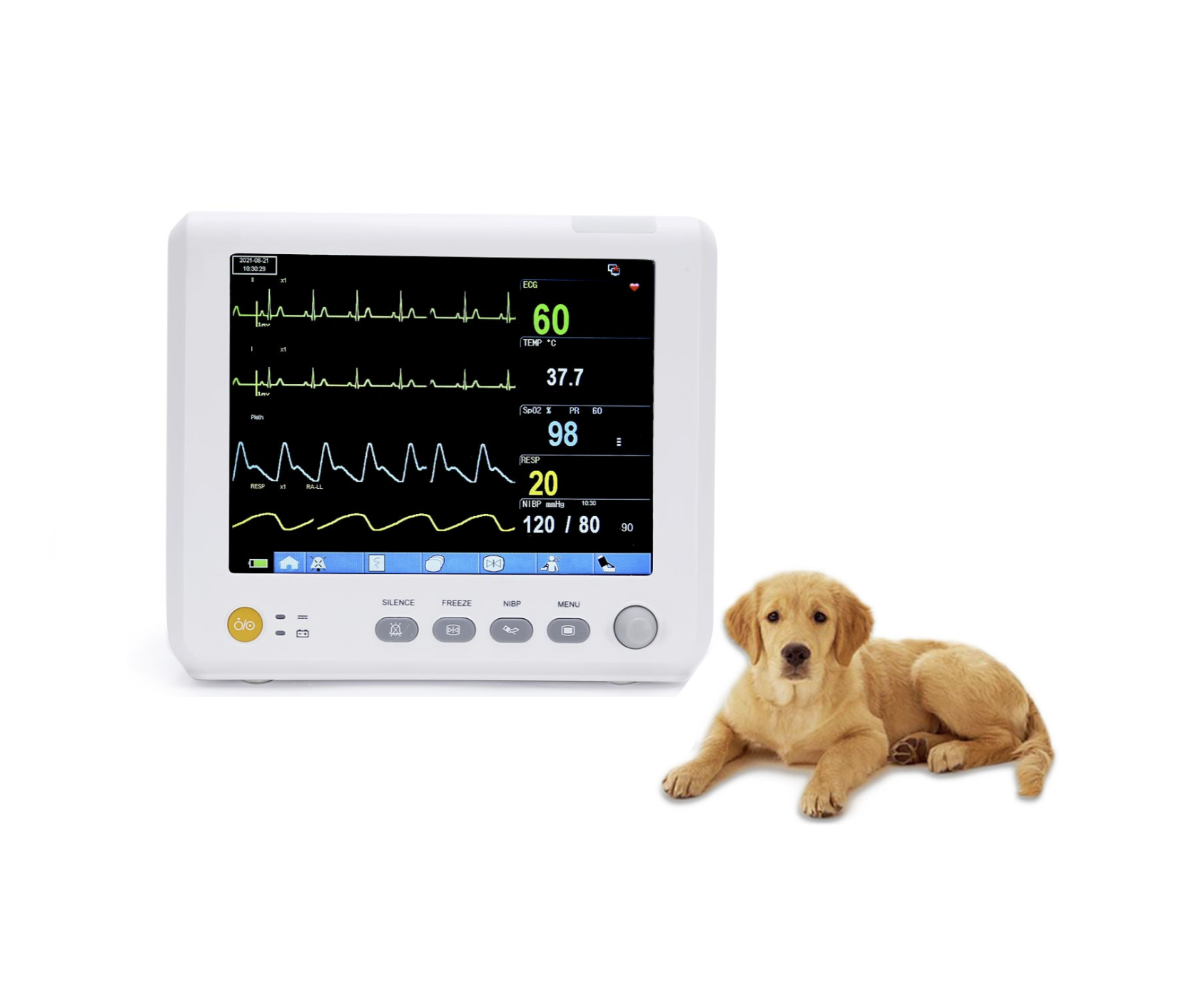

Monitor Multiparámetro Veterinario Meditech VM9

Descripción

El Monitor Multiparámetro Veterinario Meditech VM9 posee la evaluación de 7 parámetros de monitoreo:

ELECTROCARDIOGRAMA (ECG)
FRECUENCIA RESPIRATORIA (RESP)
PRESION ARTERIAL NO INVASIVA (NIBP)
SATURACION DE OXIGENO (SPO2)
TEMPERATURA (TEMP)
FRECUENCIA DEL PULSO (PR)
RITMO CARDIACO (HR)

La batería incorporada reemplazable facilita el transporte del paciente. La pantalla grande de alta resolución proporciona una vista clara de 5 formas de onda y parámetros de monitoreo completos.
Características:
Pantalla a color TFT de 8” pulgadas
Diseño exquisito adecuado para operaciones en movimiento.
Varias interfaces: pantalla estándar, pantalla de tendencias, pantalla oxyCRG, pantalla de lista NIBP, pantalla frontal grande.
Análisis de segmento S-T en tiempo real, detección de marcapasos.
Batería de litio recargable incorporada, conveniente para el movimiento del paciente. Tiene una duración plenamente cargada de 1,5 a 2hrs continuas, Se recomienda mantener carga entre un 20% (empezar recarga) y 80% (desconectar de corriente) para prolongar vida útil de batería.

Adecuado para todo tipo de especies y tamaños.

Especificaciones de ECG

I.1.1 Configuración de derivaciones

• Estándar: 5 derivaciones

5 derivaciones:

• Electrodos: RA, LA, LL, RL, V

• Método de derivación: I, II, III, aVR, aVL, aVF, V

I.1.2 Ganancia

×250, ×500, ×1000, ×2000

Frecuencia cardíaca (HR)

Rango:

• 15 – 300 lpm (latidos por minuto)

Precisión: ±1 % o ±1 lpm (se aplica el valor mayor)
Resolución: 1 lpm

Sensibilidad

200 µV (valor pico a pico)

I.1.5 Impedancia de entrada

5 MΩ (megaohmios)

Ancho de banda

• Modo diagnóstico: 0,05 – 130 Hz

• Modo monitoreo: 0,5 – 40 Hz

• Modo quirúrgico / operación: 1 – 20 Hz

Relación de rechazo de modo común (CMRR)

• Modo diagnóstico: > 90 dB

• Modo monitoreo: > 100 dB

• Modo quirúrgico / operación: > 100 dB

Rango de voltaje de polarización de electrodos

±300 mV

Prueba de pulso de marcapasos

Capaz de detectar pulsos de marcapasos bajo las siguientes condiciones:

• Amplitud: ±2 mV a ±700 mV

• Ancho de pulso: 0,1 ms a 2 ms

• Tiempo de subida: 10 µs a 100 µs

Inhibición de pulso de marcapasos

Cuando el análisis de marcapasos está activado, los pulsos dentro de las siguientes condiciones son inhibidos sin afectar el cálculo de la frecuencia cardíaca:

• Amplitud: ±2 mV a ±700 mV

• Ancho de pulso: 0,1 ms a 2 ms

• Tiempo de subida: 10 µs a 100 µs

Tiempo de recuperación de línea base

Después de desfibrilación: < 3 segundos

Rango de señal

±8 mV (valor pico a pico)

Señal de calibración

1 mV (valor pico a pico), precisión ±5 %

Medición del segmento ST

• Rango de medición: -2,0 mV a +2,0 mV

• Precisión de medición:

  • En el rango de -0,8 mV a +0,8 mV, el error es ±0,02 mV o ±10 % (se aplica el mayor)

  • Fuera de este rango: no definido

---

Especificaciones de RESP (Respiración)

Método de medición

Impedancia RA–LL

Rango de medición de impedancia respiratoria

0,3 – 3 Ω

Rango de impedancia base

200 – 4000 Ω

I.2.4 Ancho de banda

0,1 – 2,5 Hz

I.2.5 Frecuencia respiratoria (RESP)

Rango:

• 0 – 120 rpm (respiraciones por minuto)

Resolución: 1 rpm
Precisión: ±2 rpm

Alarma de apnea / asfixia

10 – 40 segundos

---

Especificaciones de NIBP (Presión Arterial No Invasiva)

Método de medición

Oscilometría por onda de pulso

Modos de trabajo

Manual / Automático / STAT

Intervalos de medición en modo automático

1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 minutos

Tiempo de medición en modo STAT

5 minutos

Rango de pulso (PR)

40 – 240 lpm

Rangos de medición y precisión

• Presión sistólica: 40 – 270 mmHg

• Presión diastólica: 10 – 215 mmHg

• Presión arterial media (MAP): 20 – 235 mmHg

  Precisión Total

  • Error promedio máximo: ±5 mmHg

  • Desviación estándar máxima: 8 mmHg

Protección contra sobrepresión

• 300 mmHg

---

Especificaciones de SpO₂

Saturación de oxígeno (SpO₂)

• Rango: 0 – 100 %

• Resolución: 1 %

• Precisión:

  • 70 – 100 %: ±2 dígitos

  • 0 – 69 %: no especificado

Frecuencia de pulso (PR)

• Rango: 20 – 300 lpm

• Resolución: 1 lpm

• Precisión: ±3 lpm

---

Especificaciones de Temperatura (TEMP)

Sensores compatibles

Serie YSI, serie CYF

Número de canales

2 canales

Medición de temperatura

• Rango: 0 – 50 °C

• Resolución: 0,1 °C

• Precisión: ±0,1 °C (excluyendo error del sensor)
