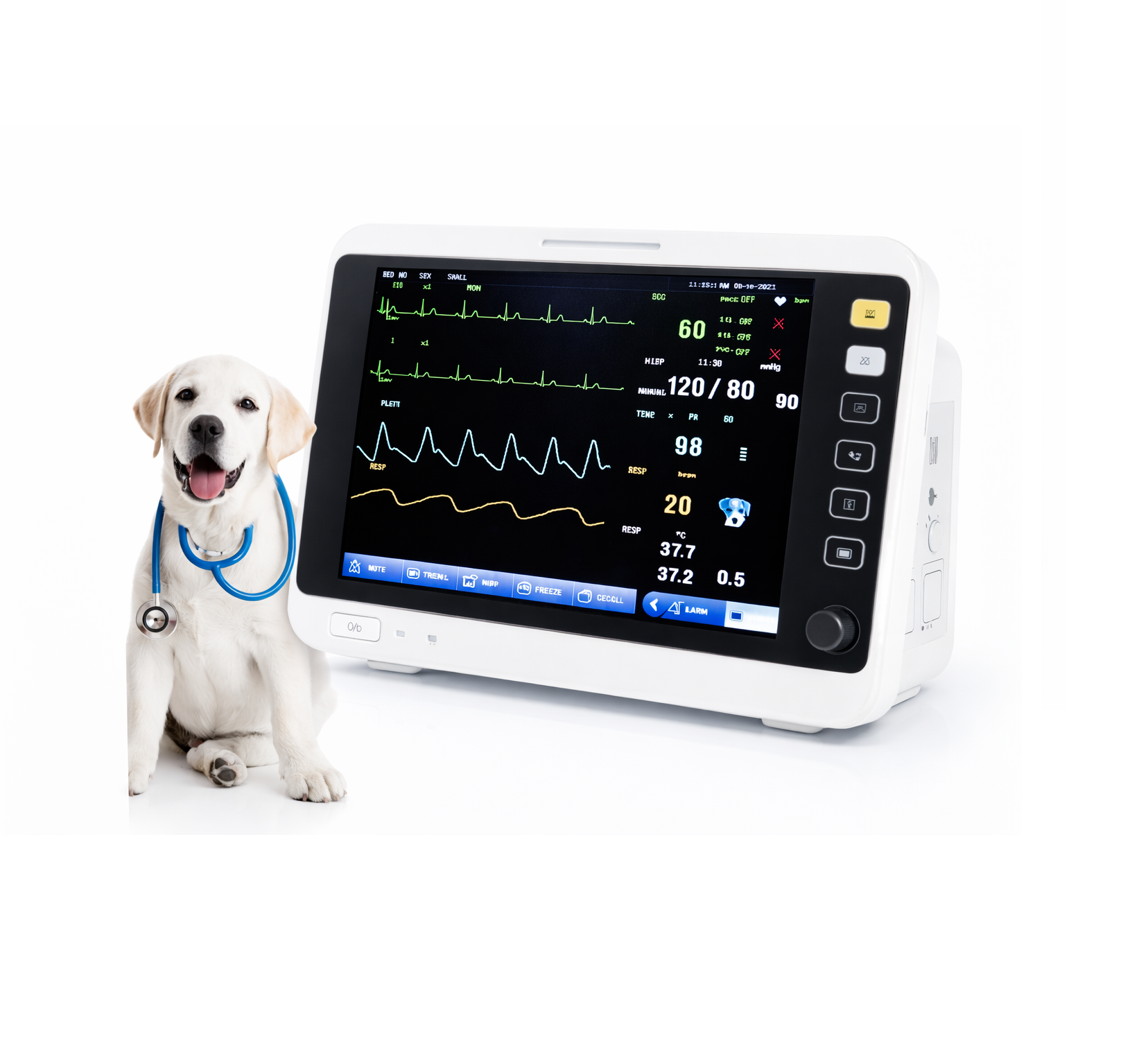

Monitor Multiparámetro Veterinario Meditech VM12 + Módulo de Capnografía (ETCO2)

Descripción

Monitor Multiparámetro Veterinario Meditech VM12 + Módulo de Capnografía (ETCO2)

Rango de aplicación:

Veterinario, tanto animales menores como mayores.

Monitor: Pantalla TFT de 12,1 pulgadas

Posee 8 parámetros:

Saturación de oxígeno (Spo2)

Frecuencia del Pulso: (PR)

Presión Arterial No Invasiva (NIBP)

Electrocardiograma (ECG)

Capnografía (ETCO2)

Frecuencia Cardiaca (HR)

Frecuencia Respiratoria (RESP)

Temperatura (Temp)

Clasificación de instrumentos: Clase II

Certificaciones : CE, FSC, ISO9001, ISO13485

Tamaño del monitor:305 mm * 162 mm * 290 mm

Características:

Especificaciones de ECG

Configuración de derivaciones

• Estándar: 5 derivaciones

5 derivaciones:

• Electrodos: RA, LA, LL, RL, V

• Método de derivación: I, II, III, aVR, aVL, aVF, V

Ganancia

×250, ×500, ×1000, ×2000

Frecuencia cardíaca (HR)

Rango:

• 15 – 300 lpm (latidos por minuto)

Precisión: ±1 % o ±1 lpm (se aplica el valor mayor)
Resolución: 1 lpm

Sensibilidad

200 µV (valor pico a pico)

Impedancia de entrada

5 MΩ (megaohmios)

Ancho de banda

• Modo diagnóstico: 0,05 – 130 Hz

• Modo monitoreo: 0,5 – 40 Hz

• Modo quirúrgico / operación: 1 – 20 Hz

Relación de rechazo de modo común (CMRR)

• Modo diagnóstico: > 90 dB

• Modo monitoreo: > 100 dB

• Modo quirúrgico / operación: > 100 dB

Rango de voltaje de polarización de electrodos

±300 mV

Prueba de pulso de marcapasos

Capaz de detectar pulsos de marcapasos bajo las siguientes condiciones:

• Amplitud: ±2 mV a ±700 mV

• Ancho de pulso: 0,1 ms a 2 ms

• Tiempo de subida: 10 µs a 100 µs

Inhibición de pulso de marcapasos

Cuando el análisis de marcapasos está activado, los pulsos dentro de las siguientes condiciones son inhibidos sin afectar el cálculo de la frecuencia cardíaca:

• Amplitud: ±2 mV a ±700 mV

• Ancho de pulso: 0,1 ms a 2 ms

• Tiempo de subida: 10 µs a 100 µs

Tiempo de recuperación de línea base

Después de desfibrilación: < 3 segundos

Rango de señal

±8 mV (valor pico a pico)

Señal de calibración

1 mV (valor pico a pico), precisión ±5 %

Medición del segmento ST

• Rango de medición: -2,0 mV a +2,0 mV

• Precisión de medición:

  • En el rango de -0,8 mV a +0,8 mV, el error es ±0,02 mV o ±10 % (se aplica el mayor)

  • Fuera de este rango: no definido

Especificaciones de RESP (Respiración)

Método de medición

Impedancia RA–LL

Rango de medición de impedancia respiratoria

0,3 – 3 Ω

Rango de impedancia base

200 – 4000 Ω

I.2.4 Ancho de banda

0,1 – 2,5 Hz

I.2.5 Frecuencia respiratoria (RESP)

Rango:

• 0 – 120 rpm (respiraciones por minuto)

Resolución: 1 rpm
Precisión: ±2 rpm

I.2.6 10 – 40 segundos

Especificaciones de NIBP (Presión Arterial No Invasiva)

Método de medición

Oscilometría por onda de pulso

Modos de trabajo

Manual / Automático / STAT

Intervalos de medición en modo automático

1, 2, 3, 4, 5, 10, 15, 30, 60, 90, 120, 180, 240, 480 minutos

Tiempo de medición en modo STAT

5 minutos

Rango de pulso (PR)

40 – 240 lpm

Rangos de medición y precisión

• Presión sistólica: 40 – 270 mmHg

• Presión diastólica: 10 – 215 mmHg

• Presión arterial media (MAP): 20 – 235 mmHg

  Precisión Total

  • Error promedio máximo: ±5 mmHg

  • Desviación estándar máxima: 8 mmHg

Protección contra sobrepresión: 300 mmHg

Especificaciones de SpO₂

Saturación de oxígeno (SpO₂)

• Rango: 0 – 100 %

• Resolución: 1 %

• Precisión:

  • 70 – 100 %: ±2 dígitos

  • 0 – 69 %: no especificado

Frecuencia de pulso (PR)

• Rango: 20 – 300 lpm

• Resolución: 1 lpm

• Precisión: ±3 lpm

Especificaciones de Temperatura (TEMP)

Sensores compatibles

Serie YSI, serie CYF

Número de canales

2 canales

Medición de temperatura

• Rango: 0 – 50 °C

• Resolución: 0,1 °C

• Precisión: ±0,1 °C (excluyendo error del sensor)

IBP (Presión Arterial Invasiva (Solo Opcional)

Etiquetas configurables

ART, PA, CVP, RAP, LAP, ICP, P1, P2

Rangos de medición y alarmas

• ART: 0 – 300 mmHg

• PA: -6 – 120 mmHg

• CVP / RAP / LAP / ICP: -10 – 40 mmHg

• P1 / P2: -10 – 300 mmHg

Sensor de presión

• Sensibilidad: 5 µV/V/mmHg

• Impedancia: 300 – 3000 Ω

Resolución

1 mmHg

Precisión

±2 % o ±1 mmHg (se aplica el mayor)

Intervalo de actualización

Aproximadamente 1 segundo

ETCO₂ (Capnografía)

• Tipo de muestreo: flujo principal (main stream).

• Tiempo de calentamiento:
  Cuando la temperatura ambiente es de 25 °C, la curva de dióxido de carbono (capnograma) puede mostrarse en un plazo de 15 a 20 segundos, y todas las especificaciones se cumplen completamente en un máximo de 2 minutos.

• Rango de medición:

  • 0 a 150 mmHg

  • 0 a 19,7 %

  • 0 a 20 kPa (a una presión atmosférica de 760 mmHg, proporcionada por el equipo).

• Resolución:

  • 0,1 mmHg para el rango de 0 a 69 mmHg

  • 0,25 mmHg para el rango de 70 a 150 mmHg

• Precisión:

  • De 0 a 40 mmHg: ±2 mmHg

  • De 41 a 70 mmHg: ±5 % de la lectura

  • De 71 a 100 mmHg: ±8 % de la lectura

  • De 101 a 150 mmHg: ±10 % de la lectura

• Rango de frecuencia respiratoria:
  De 0 a 150 respiraciones por minuto (BPM).

• Precisión de la frecuencia respiratoria:
  ±1 respiración por minuto.

Opcionales:

– Impresora térmica

– Presión invasiva IBP

Fuente de almacenamiento de datos: 720 horas tendencias, 10000 grupo de PNI, 1024 alarmas eventos
Análisis ST, análisis de arritmia, análisis de marcapasos, análisis de drogas y cálculo
Audio y visual de alarma disponibles, ajustable

Garantía de 1 año y Servicio Técnico Permanente en Santiago.
